日本新東透氣鋼廠家直銷(xiāo)

您關(guān)注過(guò)的產(chǎn)品

·優(yōu)質(zhì)供應(yīng)PM-35透氣鋼_PM-35透氣
·銷(xiāo)售PM-35透氣鋼 PM-35透氣材料
· 專(zhuān)業(yè)銷(xiāo)售新東pm-35透氣鋼
·日本新東PM-35透氣鋼優(yōu)勢(shì) 成分
·PORCERAX Ⅱ透氣鋼帶給我們的好
·PM-35日本新東透氣鋼使用細(xì)則
·注塑模具PM35透氣鋼產(chǎn)品介紹
·日本新東透氣鋼P(yáng)M-35-7產(chǎn)品介
·PORCERAX II透氣鋼產(chǎn)品介紹

當(dāng)前位置： 模具鋼主頁(yè) > 進(jìn)口特鋼 > 日本新東透氣鋼 >

注塑模具PM35透氣鋼產(chǎn)品介紹

鋼材牌號(hào)及型號(hào)規(guī)格：日本新東透氣鋼

日本新東透氣鋼性能用途、密度硬度和化學(xué)成分： 塑膠模具困氣怎么辦?可采用透氣鋼,別名:日本透氣鋼,新東透氣鋼,透氣鋼材,SINTO透氣鋼,日本SINTO透氣鋼,PM35透氣鋼,PM-35透氣鋼,日本PM-35透氣鋼,粉末燒結(jié)透氣鋼,PORCERAX透氣鋼,PORCERAX Ⅱ透氣鋼,透氣模具鋼,多孔模具鋼,模具透氣鋼,進(jìn)口透氣鋼,日本進(jìn)口透氣鋼,注塑模具專(zhuān)用透氣鋼,橡膠模具透氣鋼,塑料模具透氣鋼,注塑模具困氣專(zhuān)用透氣鋼型號(hào):PM-35-7,PM-35-25,PM-35-35 產(chǎn)地:日本品牌:新東(

日本新東透氣鋼價(jià)格多少錢(qián)一公斤/噸： 馬上咨詢客服

日本新東透氣鋼出廠狀態(tài)、相關(guān)參數(shù)和注意事項(xiàng)

塑膠模具困氣怎么辦?可采用透氣鋼,別名:日本透氣鋼,新東透氣鋼,透氣鋼材,SINTO透氣鋼,日本SINTO透氣鋼,PM35透氣鋼,PM-35透氣鋼,日本PM-35透氣鋼,粉末燒結(jié)透氣鋼,PORCERAX透氣鋼,PORCERAX Ⅱ透氣鋼,透氣模具鋼,多孔模具鋼,模具透氣鋼,進(jìn)口透氣鋼,日本進(jìn)口透氣鋼,注塑模具專(zhuān)用透氣鋼,橡膠模具透氣鋼,塑料模具透氣鋼,注塑模具困氣專(zhuān)用透氣鋼
型號(hào):PM-35-7,PM-35-25,PM-35-35
產(chǎn)地:日本

品牌:新東(Sinto)
特點(diǎn):1.比重小,比強(qiáng)度大。2.能量吸收性好。3.制振效果好。4.比表面積大。有1/4的組織是通孔。
特性:1.降低注射壓力,減少成型和保壓時(shí)間。2.降低和消除成型件的內(nèi)應(yīng)力,防止產(chǎn)品的變形和曲翹。3.表面皮紋的塑料零件,由于高溫高壓產(chǎn)生的亮光皮紋,能解決要求亞光的表面。4.由于模具分型面的緊密配合,可以解決開(kāi)模困難等情況。解決通常利用頂針、鑲件等無(wú)法提供足夠表面區(qū)域以容納可能產(chǎn)生的大量氣體等諸多問(wèn)題,避免了利用分型面或其他排氣系統(tǒng)而產(chǎn)生的飛邊及其他瑕疵。5.可使由于澆口偏位、壁厚不勻、壁薄產(chǎn)品等較難成型問(wèn)題得到解決和緩解。6.由于成型材料高溫產(chǎn)生的氣體和模具腔內(nèi)快速聚壓產(chǎn)生的燒焦、流痕、缺料、吸氣造成的零件變形等缺陷能得到充分解決。7.提高成型生產(chǎn)效率,節(jié)約生產(chǎn)成本。

使用說(shuō)明:PM-35透氣鋼是一種優(yōu)質(zhì)透氣性鋼材,內(nèi)部由微細(xì)的小孔相連構(gòu)成,使空氣或任何氣體能順利滲透及穿過(guò)。因此,于注塑模具之適當(dāng)位置鑲上PM-35透氣鋼,由氣體所形成的注塑問(wèn)題,可以完全清除,使成型加工更加完美。此外,PM-35透氣鋼具備良好之機(jī)械性能,在使用與制作注塑模具上,可采用一般模具鋼同一加工方法,如切削、研磨、放電加工等。為使用戶能充份利用透氣鋼材之優(yōu)點(diǎn),請(qǐng)參閱以下使用細(xì)則：
一.在進(jìn)行研磨加工或任何重型切削后,可能會(huì)堵塞微孔。應(yīng)使用線切割、電脈沖和激光等的軟切削加工（軟切削是指對(duì)工件有輕微作用力的，但不至表面組織產(chǎn)生變化的切削模式）,在線切割加工時(shí)應(yīng)稍提高加工速度,太慢有可能在微孔里產(chǎn)生電弧,對(duì)鉬絲不利。加工余量大時(shí)可以使用硬切削加工,但須留有0.1～0.2mm余量以軟加工來(lái)完成。在恢復(fù)透氣鋼的表面進(jìn)行通氣性恢復(fù)時(shí),處理之手法有多種:1.佳處理方法是利用放電加工方法,作鏡面加工來(lái)清理堵塞透氣孔之鐵屑。2.以手磨的方法,用420 號(hào)研磨砂紙打磨,再以1200 號(hào)研磨砂紙拋光后完工。3.處理過(guò)程不單于透氣鋼內(nèi)模件之正面進(jìn)行,鑲件之內(nèi)側(cè)表面亦須以同樣方法處理,才可恢復(fù)鑲件之透氣性。4.于相接透氣鋼鑲件之模胚上設(shè)排氣孔。例:在30*30mm2的PM-35透氣鋼鑲件背后設(shè)一個(gè)?10mm左右的通氣孔和保養(yǎng)用進(jìn)氣接頭。它的作用是：1.把氣體導(dǎo)出模具.2.應(yīng)定期接入高壓空氣,清除污物,以保持透氣鋼微孔的暢通。

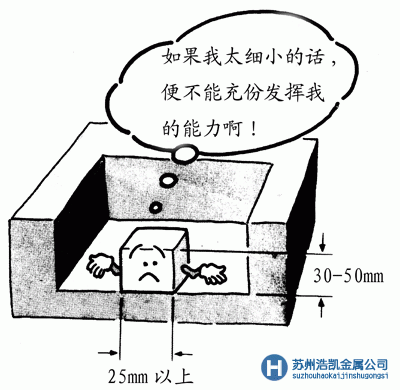

二. PM-35透氣鋼作為鑲件時(shí),請(qǐng)盡量跟模架保持1/10的比例大小,即PM-35透氣鋼之體積是1或以上,模架之體積則為10 。PM-35透氣鋼鑲件的厚度應(yīng)保持在30mm-50mm 之間。PM-35透氣鋼鑲件的透氣度會(huì)受其厚度影響，材料愈厚,透氣性則愈低,但必須注意,如鑲件太薄的話,可能經(jīng)不起較大之注射壓力。在模具上應(yīng)合理安排位置、大小和數(shù)量。建議在動(dòng)模上使用。透氣鋼的透氣量的大小和表面積成正比,表面積越大,透氣量越大。高度越高,透氣量越弱,應(yīng)合理選擇直徑和厚度。

三.在恢復(fù)透氣性處理過(guò)程后,必須把表面上的油穢清除,材料之內(nèi)部亦必須保持清潔,要徹底清潔油穢,必須按照：(1干燥,2超音波洗凈,3干燥)的工序進(jìn)行。要注意在加工時(shí)的冷卻液流入材料體內(nèi),長(zhǎng)時(shí)間會(huì)封堵微孔,應(yīng)在加工完成后迅速清洗。

四.其他清除油污方法1.由模具中取出PM-35透氣鋼鑲件加熱至100℃-150℃,讓油氣化流失,再以壓縮空氣沖洗表面。2.如鑲件跟模架相連,可通過(guò)模胚的排氣口用壓縮空氣沖洗,把表面上的油穢清除。

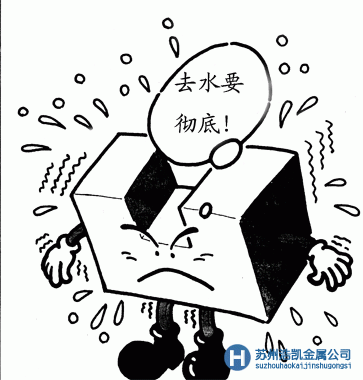

五.切削、研磨、WIRE CUT時(shí)所采用的切削油,盡量使用油性一類(lèi),如必須使用水溶性切削油時(shí),于加工后必須立刻用以上清除油穢方法,盡快除去鋼材中之水份。

六.于進(jìn)行EDM線切割時(shí),好使用直徑0.25mm或以上之銅線加工。但如必須使用直徑0.2mm 或以下的EDM銅線時(shí),必須把切割速度比平常加快1.5倍。
七. PM-35透氣鋼不可進(jìn)行焊接（燒焊）加工。蝕刻時(shí)必須作加工前后之清潔處理。當(dāng)發(fā)現(xiàn)鑲有PM-35透氣鋼內(nèi)模件的模具之透氣性變差時(shí),可嘗試進(jìn)行油穢處理,使其恢復(fù)通氣性。
八.真空熱處理時(shí),會(huì)把尺寸收縮或少許變形,請(qǐng)注意預(yù)留加工量。
九.切削時(shí)要使用M類(lèi)之超硬合金刀具。不適用于熱固性塑膠／橡膠之注塑模具。不適用于要求鏡面拋光之模具上。不可使用SILICONE 系之脫模劑。經(jīng)防銹劑保護(hù)之透氣鋼,于使用前必須清除由防銹劑形成之油穢。
十.合理使用拋光,理想的是用超聲波機(jī)加工。800-1000#砂紙或油石能解決輕微的堵塞微孔的情況,但也要注意磨削物的清理,應(yīng)隨時(shí)檢查透氣性能,好是在裝配完成后一邊進(jìn)氣一邊拋光。加工后用丙酮清洗,如果用超聲波加丙酮清洗,效果更佳。裝配時(shí)不應(yīng)用硬物直接敲打,這樣會(huì)閉塞微孔,應(yīng)用硬木或紫銅等墊板敲入。裝配后用丙酮或煤油涂在表面作為介質(zhì),利用出氣孔進(jìn)高壓空氣,檢查透氣效果。整個(gè)表面應(yīng)都均勻、有力地冒氣泡為正常。如發(fā)現(xiàn)透氣性能下降，可以用強(qiáng)化機(jī)、電脈沖、激光等軟加工方式彌補(bǔ),并用丙酮清洗,待完全干燥后即可恢復(fù)。由于材料是網(wǎng)狀微孔組織,不可用作大面積或整體的模具結(jié)構(gòu),否則會(huì)造成塑料制品精度下降和模具壽命降低。
透氣性能失效的解決方法:
PM-35透氣鋼使用一段時(shí)間后,透氣質(zhì)量下降:1.有塑料碎屑或焦油堵塞微孔,應(yīng)使用合適的塑料稀釋溶劑,一小時(shí)后再進(jìn)高壓空氣檢查透氣質(zhì)量。2.由于鑲件、塑料添加劑、脫模劑等產(chǎn)生的油污堵塞,可由丙酮等清洗表面,再進(jìn)高壓空氣檢查效果。3.上述仍然不能解決問(wèn)題,須用軟加工方式修補(bǔ),并用丙酮清洗,待完全干燥后即可恢復(fù)。不能解決流痕、花斑等:由于流痕等所引起的原因比較復(fù)雜,排氣不良、冷料穴的大小、料口的形狀和位置、模具溫度、塑料的性能等。所以首先要確定是何種原因造成的。透氣鋼只解決排氣不良。
出廠狀態(tài):預(yù)硬至HV350-400(HRC35-40)
特性:優(yōu)質(zhì)預(yù)硬,具透氣功能,抗銹防酸能力極佳,易切削,放電加工性能良好。
透氣鋼之結(jié)構(gòu):PM-35透氣鋼是一種能“透氣”的優(yōu)質(zhì)鋼材,由粉末燒結(jié)技術(shù)提煉而成。內(nèi)部含有一連串直徑為10微米的細(xì)孔,占鋼材總體積的20%-30%.這種特殊結(jié)構(gòu),不但擁有透氣能力,同時(shí)能保持注塑模具所需的高強(qiáng)度,高硬度及抗腐蝕性。
PM-35透氣鋼的優(yōu)點(diǎn):與傳統(tǒng)的模具鋼材比較,PM-35透氣鋼具有很多優(yōu)勝的地方,以下是其中幾點(diǎn):1.解決注塑問(wèn)題:利用PM-35透氣鋼的透氣性,可以解決注塑時(shí)所遇到的困難如困氣、夾水紋、不完整填充、毛刺等。2.減低損耗量:PM-35透氣鋼解決了注塑的問(wèn)題,不但減低生產(chǎn)時(shí)的損耗量,同時(shí)亦減低對(duì)模具的損害。3.品質(zhì)控制:由PM-35透氣鋼所制成的產(chǎn)品,品質(zhì)良好,尺寸穩(wěn)定,減少事后加工之需要,從而提高生產(chǎn)力。4.節(jié)省能源:用于注塑時(shí)模腔內(nèi)的空氣能透過(guò)模具內(nèi)的細(xì)孔順利釋放,枕壓得以降低,減少能量消耗。

繼續(xù)了解日本新東透氣鋼，您可以點(diǎn)擊相關(guān)文章：pm35透氣鋼透氣鋼圓棒日本新東透氣鋼透氣鋼密度透氣鋼價(jià)格
更多問(wèn)題，歡迎點(diǎn)擊右側(cè)咨詢窗口與銷(xiāo)售客服蘇州浩凱模具鋼材在線溝通。
自2012-10-13至今，已有13家模具廠商在我公司成功采購(gòu)日本新東透氣鋼。
