如何使用透氣鋼
     塑膠模具困氣怎么辦?可采用透氣鋼,別名:日本透氣鋼,新東透氣鋼,透氣鋼材,SINTO透氣鋼,日本SINTO透氣鋼,PM35透氣鋼,PM-35透氣鋼,日本PM-35透氣鋼,粉末燒結(jié)透氣鋼,PORCERAX透氣鋼,PORCERAX Ⅱ透氣鋼,透氣模具鋼,多孔模具鋼,模具透氣鋼,進口透氣鋼,日本進口透氣鋼,注塑模具專用透氣鋼,橡膠模具透氣鋼,塑料模具透氣鋼,注塑模具困氣專用透氣鋼
型號:PM-35-7,PM-35-25,PM-35-35
產(chǎn)地:日本

二. PM-35透氣鋼作為鑲件時,請盡量跟模架保持1/10的比例大小,即PM-35透氣鋼之體積是1或以上,模架之體積則為10 。PM-35透氣鋼鑲件的厚度應(yīng)保持在30mm-50mm 之間。PM-35透氣鋼鑲件的透氣度會受其厚度影響，材料愈厚,透氣性則愈低,但必須注意,如鑲件太薄的話,可能經(jīng)不起較大之注射壓力。在模具上應(yīng)合理安排位置、大小和數(shù)量。建議在動模上使用。透氣鋼的透氣量的大小和表面積成正比,表面積越大,透氣量越大。高度越高,透氣量越弱,應(yīng)合理選擇直徑和厚度。

三.在恢復(fù)透氣性處理過程后,必須把表面上的油穢清除,材料之內(nèi)部亦必須保持清潔,要徹底清潔油穢,必須按照：(1干燥,2超音波洗凈,3干燥)的工序進行。要注意在加工時的冷卻液流入材料體內(nèi),長時間會封堵微孔,應(yīng)在加工完成后迅速清洗。

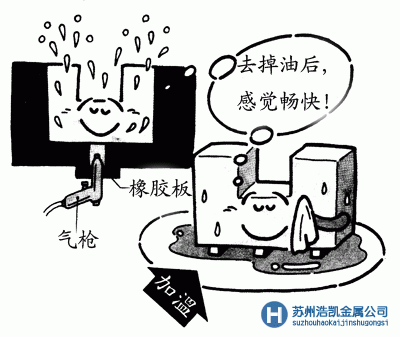

四.其他清除油污方法1.由模具中取出PM-35透氣鋼鑲件加熱至100℃-150℃,讓油氣化流失,再以壓縮空氣沖洗表面。2.如鑲件跟模架相連,可通過模胚的排氣口用壓縮空氣沖洗,把表面上的油穢清除。

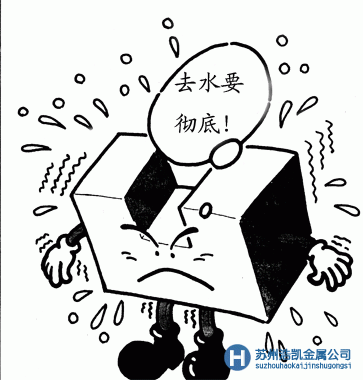

五.切削、研磨、WIRE CUT時所采用的切削油,盡量使用油性一類,如必須使用水溶性切削油時,于加工后必須立刻用以上清除油穢方法,盡快除去鋼材中之水份。

六.于進行EDM線切割時,好使用直徑0.25mm或以上之銅線加工。但如必須使用直徑0.2mm 或以下的EDM銅線時,必須把切割速度比平常加快1.5倍。
七. PM-35透氣鋼不可進行焊接（燒焊）加工。蝕刻時必須作加工前后之清潔處理。當(dāng)發(fā)現(xiàn)鑲有PM-35透氣鋼內(nèi)模件的模具之透氣性變差時,可嘗試進行油穢處理,使其恢復(fù)通氣性。
八.真空熱處理時,會把尺寸收縮或少許變形,請注意預(yù)留加工量。
九.切削時要使用M類之超硬合金刀具。不適用于熱固性塑膠／橡膠之注塑模具。不適用于要求鏡面拋光之模具上。不可使用SILICONE 系之脫模劑。經(jīng)防銹劑保護之透氣鋼,于使用前必須清除由防銹劑形成之油穢。

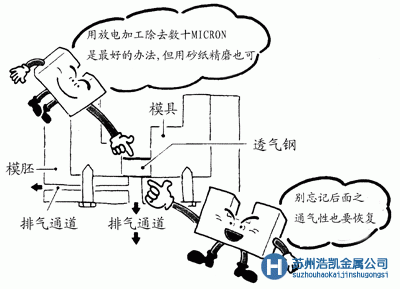

十.合理使用拋光,理想的是用超聲波機加工。800-1000#砂紙或油石能解決輕微的堵塞微孔的情況,但也要注意磨削物的清理,應(yīng)隨時檢查透氣性能,好是在裝配完成后一邊進氣一邊拋光。加工后用丙酮清洗,如果用超聲波加丙酮清洗,效果更佳。裝配時不應(yīng)用硬物直接敲打,這樣會閉塞微孔,應(yīng)用硬木或紫銅等墊板敲入。裝配后用丙酮或煤油涂在表面作為介質(zhì),利用出氣孔進高壓空氣,檢查透氣效果。整個表面應(yīng)都均勻、有力地冒氣泡為正常。如發(fā)現(xiàn)透氣性能下降，可以用強化機、電脈沖、激光等軟加工方式彌補,并用丙酮清洗,待完全干燥后即可恢復(fù)。由于材料是網(wǎng)狀微孔組織,不可用作大面積或整體的模具結(jié)構(gòu),否則會造成塑料制品精度下降和模具壽命降低。
透氣性能失效的解決方法:
PM-35透氣鋼使用一段時間后,透氣質(zhì)量下降:1.有塑料碎屑或焦油堵塞微孔,應(yīng)使用合適的塑料稀釋溶劑,一小時后再進高壓空氣檢查透氣質(zhì)量。2.由于鑲件、塑料添加劑、脫模劑等產(chǎn)生的油污堵塞,可由丙酮等清洗表面,再進高壓空氣檢查效果。3.上述仍然不能解決問題,須用軟加工方式修補,并用丙酮清洗,待完全干燥后即可恢復(fù)。不能解決流痕、花斑等:由于流痕等所引起的原因比較復(fù)雜,排氣不良、冷料穴的大小、料口的形狀和位置、模具溫度、塑料的性能等。所以首先要確定是何種原因造成的。透氣鋼只解決排氣不良。
出廠狀態(tài):預(yù)硬至HV350-400(HRC35-40)
特性:優(yōu)質(zhì)預(yù)硬,具透氣功能,抗銹防酸能力極佳,易切削,放電加工性能良好。

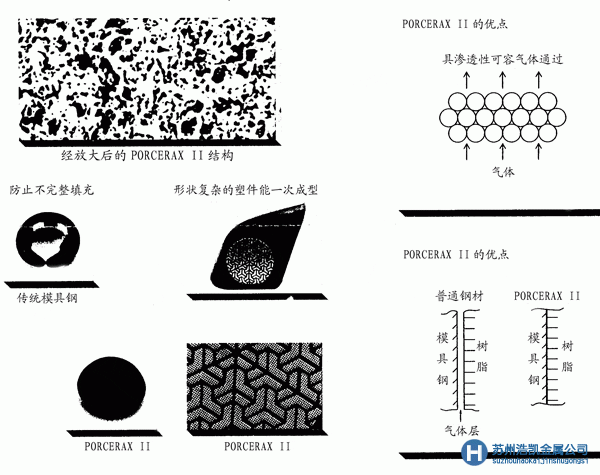

透氣鋼之結(jié)構(gòu):PM-35透氣鋼是一種能“透氣”的優(yōu)質(zhì)鋼材,由粉末燒結(jié)技術(shù)提煉而成。內(nèi)部含有一連串直徑為10微米的細孔,占鋼材總體積的20%-30%.這種特殊結(jié)構(gòu),不但擁有透氣能力,同時能保持注塑模具所需的高強度,高硬度及抗腐蝕性。
PM-35透氣鋼的優(yōu)點:與傳統(tǒng)的模具鋼材比較,PM-35透氣鋼具有很多優(yōu)勝的地方,以下是其中幾點:1.解決注塑問題:利用PM-35透氣鋼的透氣性,可以解決注塑時所遇到的困難如困氣、夾水紋、不完整填充、毛刺等。2.減低損耗量:PM-35透氣鋼解決了注塑的問題,不但減低生產(chǎn)時的損耗量,同時亦減低對模具的損害。3.品質(zhì)控制:由PM-35透氣鋼所制成的產(chǎn)品,品質(zhì)良好,尺寸穩(wěn)定,減少事后加工之需要,從而提高生產(chǎn)力。4.節(jié)省能源:用于注塑時模腔內(nèi)的空氣能透過模具內(nèi)的細孔順利釋放,枕壓得以降低,減少能量消耗。

物理特性:
